Опорно-направляющие кольца
Предназначение
Опорно-направляющие кольца (ОНК) представляют собой важный элемент, используемый в строительстве переходов. Они служат опорой для перехода, который прокладывается в специальном защитном кожухе, известном как футляр, под автомобильными и железными дорогами, а также другими инженерными сооружениями.
Технические характеристики
- Диэлектрическое сопротивление опоры – не менее 1011 Ом∙мм.;
- Коэффициент трения по стали – не более 0,2;
- Предел прочности полимерного материала при условии использования в температурном диапазоне от -60°С до +60°С – не менее 120 кг/кв. см;
- Коэффициент трения по стали – не более 0,2;
- Предел прочности полимерного материала при условии использования в температурном диапазоне от -60°С до +60°С – не менее 120 кг/кв. см;
- Размеры в зависимости от проекта перехода;
- ТУ 22.21.29–001-97012470-2024 является аналогом ТУ 1469-001-01297858-98, ПМТД ТУ 1469-001-53597015-01,ТУ 51-19-2000,ТУ 2291-034-00203803-2005
Виды исполнения

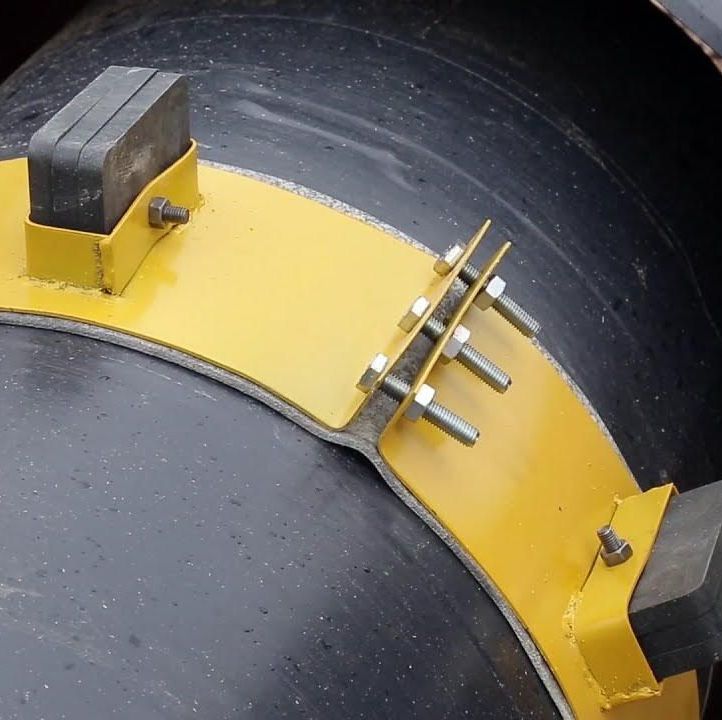

- Кольцо ОНК (состоит из сегментов, в состав которых входит опора скольжения, имеющая форму
прямоугольного параллелепипеда, закрепленного или
запрессованного в корпусе опоры);
- Кольцо ОНКР (состоит из сегментов, в состав которых входит опора качения, имеющая форму цилиндра
закрепленного на оси корпуса опоры);
- Кольцо ОНКК (состоит из сегментов, в состав которых входит комбинированная опора скольжения и
качения).
- Кольцо ОНКП (состоит из монолитных сегментов, включающих в себя опору скольжения).
Каждая из модификаций может быть снабжена кабельным ложементом, иметь индивидуальную высоту опоры и климатическое исполнение по ГОСТ 15150-69
прямоугольного параллелепипеда, закрепленного или
запрессованного в корпусе опоры);
- Кольцо ОНКР (состоит из сегментов, в состав которых входит опора качения, имеющая форму цилиндра
закрепленного на оси корпуса опоры);
- Кольцо ОНКК (состоит из сегментов, в состав которых входит комбинированная опора скольжения и
качения).
- Кольцо ОНКП (состоит из монолитных сегментов, включающих в себя опору скольжения).
Каждая из модификаций может быть снабжена кабельным ложементом, иметь индивидуальную высоту опоры и климатическое исполнение по ГОСТ 15150-69
Прайс лист
По запросу на почту info@favoritek.ru
